Çift şamandıralı seviye anahtarının bir kontrol sistemine bağlanması, çeşitli endüstriyel ve ticari uygulamalarda çok önemli bir süreçtir. Çift Şamandıralı Seviye Anahtarlarının tedarikçisi olarak, bu bağlantıyla ilgili teknik özellikler ve en iyi uygulamalar konusunda oldukça bilgiliyim. Bu blogda, ikili şamandıralı seviye anahtarını bir kontrol sistemine bağlama adımlarında size rehberlik edeceğim ve bu süreçte önemli hususları vurgulayacağım.
Çift Şamandıralı Seviye Anahtarını Anlamak
Bağlantı sürecine girmeden önce çift şamandıralı seviye anahtarının ne olduğunu anlamak önemlidir. Çift şamandıralı seviye anahtarı, genellikle bir tank veya kapta farklı yüksekliklere monte edilen iki şamandıradan oluşur. Bu şamandıralar, sıvı seviyesini tespit etmek ve sıvı ilgili ayar noktalarına ulaştığında bir elektrik sinyali tetiklemek üzere tasarlanmıştır. Bu sinyal daha sonra sistemdeki pompaları, vanaları veya diğer ekipmanları kontrol etmek için kullanılabilir.

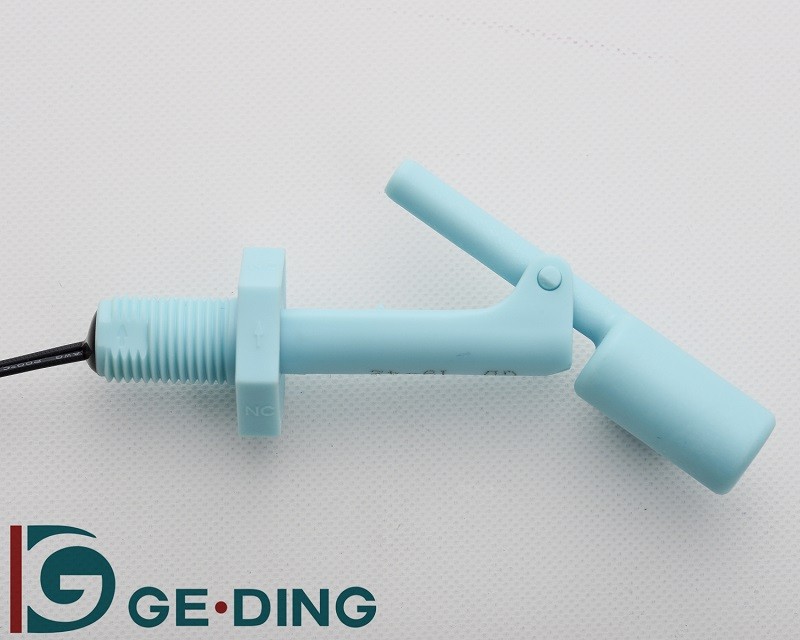

Piyasada farklı türlerde çift şamandıralı seviye şalterleri mevcuttur. Örneğin,Dikey Montajlı Sıvı Seviye Şalteritanklara dikey montaj için tasarlanmıştır. Güvenilir seviye tespiti sunar ve çok çeşitli sıvılar için uygundur. Öte yandan,Sürekli Şamandıra Seviye SensörüHassas seviye kontrolünün gerekli olduğu uygulamalarda faydalı olabilecek sürekli seviye ölçümü sağlar.Küçük Ev Aletleri için Plastik Şamandıra Anahtarıözellikle küçük ölçekli uygulamalar için tasarlanmıştır ve maliyet etkinliği ve korozyon direnci için plastikten yapılmıştır.
Kurulum Öncesi Kontroller
Çift şamandıralı seviye anahtarını kontrol sistemine bağlamadan önce birkaç kurulum öncesi kontrol gerçekleştirilmelidir. Öncelikle anahtarın izlenen sıvıya uygun olduğundan emin olun. Farklı sıvılar, şamandıralı anahtarın performansını etkileyebilecek farklı yoğunluklara ve kimyasal özelliklere sahiptir. Örneğin sıvı çok aşındırıcı ise korozyona dayanıklı muhafazaya sahip bir anahtar seçilmelidir.
Daha sonra fiziksel kurulum gereksinimlerini kontrol edin. Anahtar, sıvı seviyesini doğru bir şekilde algılayabileceği bir yere kurulmalıdır. Aşırı türbülansın olduğu veya şamandıranın tanktaki diğer nesneler tarafından engellenebileceği alanlardan kaçının. Ayrıca montaj donanımının tank malzemesine ve anahtarın ağırlığına uygun olduğundan emin olun.
Anahtarın elektriksel özelliklerini inceleyin. Kontrol sistemiyle uyumlu olduklarından emin olmak için voltajı, akımı ve kontak değerlerini kontrol edin. Derecelendirmelerin uyumlu olmaması, ekipmanın arızalanmasına ve hatta hasar görmesine neden olabilir.
Çift Şamandıralı Seviye Anahtarının Bağlanması
Aşağıdaki adımlar, ikili şamandıralı seviye anahtarının bir kontrol sistemine bağlanmasına ilişkin genel süreci özetlemektedir:
Adım 1: Anahtarı Monte Edin
Çift şamandıralı seviye anahtarını üreticinin talimatlarına göre tanka veya kaba monte edin. Dikey montajlı anahtarların dikey ve güvenli bir şekilde takıldığından emin olun. Anahtarı yerine sabitlemek için uygun montaj braketlerini veya kelepçeleri kullanın. Şamandıraların herhangi bir kısıtlama olmadan serbestçe hareket edebildiğinden emin olun.
Adım 2: Kabloları Hazırlayın
Bağlantı için elektrik kablolarını hazırlayın. Anahtarda genellikle iki veya daha fazla elektrik kontağı bulunur. Ortak, normalde açık (NO) ve normalde kapalı (NC) kontakları tanımlayın. Ortak kontak merkezi bağlantı noktasıdır, NO ve NC kontakları ise şamandıranın konumuna bağlı olarak durumlarını değiştirir.
Bağlantı için uygun ölçü kablolarını kullanın. Tel ölçüsü, kontrol sisteminin gerektirdiği akım taşıma kapasitesine göre seçilmelidir. İletkenleri açığa çıkaracak şekilde kabloların uçlarını sıyırın ve sıyırma uzunluğunun terminal bağlantıları için uygun olduğundan emin olun.
Adım 3: Kabloları Anahtara Bağlayın
Kabloları anahtardaki ilgili terminallere bağlayın. Ortak kabloyu anahtarın ortak terminaline bağlayın. Daha sonra ekipmanı (pompa veya vana gibi) kontrol etmek için kullanılacak kabloları, istenen çalışmaya bağlı olarak NO veya NC terminallerine bağlayın. Örneğin sıvı seviyesi belli bir noktaya ulaştığında pompanın çalışmasını istiyorsanız pompa kontrol kablosunu NO terminaline bağlayın.
Bağlantıların sıkı ve güvenli olduğundan emin olun. Gevşek bağlantılar, anahtara ve kontrol sistemine zarar verebilecek elektrik arkına neden olabilir. Terminal vidalarını sıkmak için bir tornavida veya başka uygun bir alet kullanın.
Adım 4: Switch'i Kontrol Sistemine Bağlayın
Kablolar anahtara bağlandıktan sonra bunları kontrol sistemine yönlendirin. Kontrol sistemi basit bir röle paneli veya daha karmaşık bir programlanabilir mantık denetleyicisi (PLC) olabilir. Anahtardan gelen kabloları kontrol sistemindeki uygun giriş terminallerine bağlayın.
PLC kullanıyorsanız, giriş ayarlarını anahtardan gelen sinyalleri tanıyacak şekilde yapılandırın. Anahtar sinyallerine göre kontrol eylemleri için uygun mantığı ayarlayın. Örneğin, anahtar bir pompayı kontrol etmek için kullanılıyorsa, PLC'yi sıvı seviyesi düşük olduğunda pompayı başlatacak ve seviye yüksek olduğunda durduracak şekilde programlayın.
Adım 5: Bağlantıyı Test Edin
Kablolama ve bağlantıyı tamamladıktan sonra, sistemin doğru çalıştığından emin olmak için sistemi test edin. Tankı sıvıyla doldurun ve anahtarın ve kontrol sisteminin çalışmasını gözlemleyin. Kontrol eylemlerinin (pompayı başlatma ve durdurma gibi) doğru sıvı seviyelerinde gerçekleşip gerçekleşmediğini kontrol edin.
Herhangi bir sorun varsa kablo bağlantılarını, anahtarın çalışmasını ve kontrol sistemi ayarlarını kontrol edin. Düzgün işlevsellik sağlamak için gerekli ayarlamaları yapın.
Sorun Giderme ve Bakım
Başarılı bir kurulumdan sonra bile zamanla sorunlar ortaya çıkabilir. İşte bazı yaygın sorunlar ve bunların olası çözümleri:
Şamandıra Hareket Etmiyor
Şamandıra serbestçe hareket etmiyorsa bunun nedeni bir engel veya mekanik bir sorun olabilir. Şamandırayı engelleyebilecek herhangi bir kalıntı veya nesne olup olmadığını görmek için depoyu kontrol edin. Şamandıra mekanizmasını herhangi bir hasar veya aşınma belirtisi açısından inceleyin. Gerekirse şamandırayı temizleyin veya değiştirin.
Elektrik Arızaları
Gevşek bağlantılar, hasarlı kablolar veya arızalı bileşenler nedeniyle elektrik arızaları meydana gelebilir. Tüm kablo bağlantılarını sıkılık ve bütünlük açısından kontrol edin. Kabloları kesik veya aşınma gibi herhangi bir hasar belirtisi açısından inceleyin. Bir bileşenin arızalı olduğu tespit edilirse yenisiyle değiştirin.
Yanlış Seviye Tespiti
Anahtar sıvı seviyesini doğru algılamıyorsa bunun nedeni yanlış kurulum veya kalibrasyon olabilir. Doğru konumda olduğundan emin olmak için anahtarın kurulum konumunu kontrol edin. Gerekirse anahtarı üreticinin talimatlarına göre yeniden kalibre edin.
Çift şamandıralı seviye anahtarının uzun vadeli güvenilirliğini sağlamak için düzenli bakım da gereklidir. Şamandıralarda veya mahfazada birikebilecek kir veya döküntüleri gidermek için anahtarı periyodik olarak temizleyin. Elektrik bağlantılarını sızdırmazlık ve korozyon açısından kontrol edin.
Çözüm
Çift şamandıralı seviye anahtarının bir kontrol sistemine bağlanması, uygun adımlar takip edildiği takdirde nispeten basit bir işlemdir. Çift Şamandıralı Seviye Şalterlerinin tedarikçisi olarak müşterilerimize yüksek kaliteli ürünler ve teknik destek sağlamaya kararlıyız. İhtiyacınız olup olmadığıDikey Montajlı Sıvı Seviye Şalteri, ASürekli Şamandıra Seviye Sensörüveya birKüçük Ev Aletleri için Plastik Şamandıra Anahtarı, uygulamanız için doğru çözüme sahibiz.
Çift şamandıralı seviye anahtarlarımızı satın almakla ilgileniyorsanız veya bağlantı süreciyle ilgili daha fazla yardıma ihtiyacınız varsa, lütfen bizimle iletişime geçmekten çekinmeyin. Uzman ekibimiz özel gereksinimleriniz konusunda size yardımcı olmaya ve başarılı bir kurulum sağlamanıza hazırdır.
Referanslar
- Çift şamandıralı seviye anahtarları için üretici kılavuzları
- Kontrol sistemleri üzerine elektrik mühendisliği ders kitapları
- Seviye algılama ve kontrol için endüstri standartları
